Fft filter — фильтрация на основе быстрого преобразования фурье

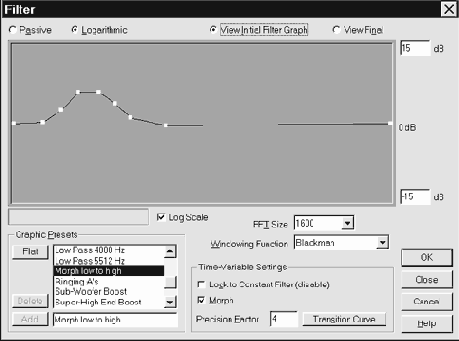

Окно диалога эффекта FFT Filter показано на рис. 2.42.

Рис. 2.42. Фильтр

В режиме пассивного фильтра (Passive) можно удалить или подавить ненужные частотные составляющие сигнала.

В логарифмическом режиме (Logarithmic) можно не только подавлять, но и, наоборот, усиливать заданные частотные составляющие.

При отключенном режиме Lock to Constant Filter (в группе Time-Variable Settings) частотная характеристика фильтра может изменяться на протяжении обрабатываемого звукового участка в соответствии с Вашими пожеланиями. Для этого нужно, выбрав опцию View Initial Filter Graph, с помощью мыши расставить узловые точки на графике спектральной характеристики фильтра. Эта характеристика будет начальной. Включив режим View Final, можно задать конечную характеристику фильтра.

Для использования логарифмического масштаба по оси частот (горизонтальной координатной оси) включите опцию Log Scale.

Опциями группы Time-Variable Settings, можно задать режим, в котором при обработке звукового фрагмента форма начальной характеристики фильтра постепенно перетекает в конечную. Это делается с помощью опции Morph. В поле Precision Factor задается точность обработки сэмпла (степень “плавности” перехода спектральной характеристики фильтра от начального значения до конечного).

При нажатии на кнопку Transition Curve (кривая преобразования) возникает окно, в котором можно нарисовать график, определяющий характер трансформации спектральной характеристики фильтра.

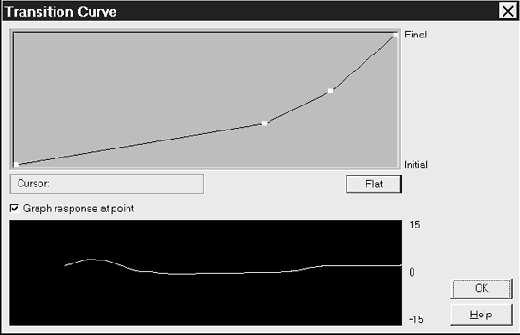

Рис. 2.43. График трансформации спектральной характеристики фильтра

Горизонтальная ось — ось времени, вертикальная — ось степени приближения характеристики фильтра к ее начальной (Initial) или конечной (Final) форме. Если включена опция Graph response at point, в нижней части экрана будет отображаться частотная характеристика (ЧХ) фильтра, соответствующая устанавливаемой узловой точке графика. Нажатием на кнопку Flat график всегда можно превратить в прямую линию.

Теперь вернемся к окну диалога Filter. Мы еще не рассматривали (не считая группу Presets) элементы интерфейса, с их помощью которых задаются параметры, в значительной степени влияющие на результаты фильтрации. Во-первых это список FFT Size, содержащий размеры выборок при БПФ. Чем больше размер выборки, тем чище будет звук, но и тем дольше будет производиться расчет.

Список Windowing Function содержит методы кадрирования, используемые при фильтрации. Мы воздержимся от рекомендаций по выбору этого параметра для конкретного случая. Поэкспериментируйте! Пробуйте разные методы, а если результат вас не удовлетворит, всегда можно выполнить команду отмены Undo.
