Звуковая студия на рабочем столе



Цифровая звукозапись с помощью звуковой карты


В процессе общения с читателями книги «Персональный оркестр... в персональном компьютере» нам приходилось слышать приблизительно такое мнение: «Из контекста книги следует, что авторы ориентируют читателей не на самые совершенные звуковые карты. Многие примеры относятся к картам Sound Blaster AWE32 и Sound Blaster AWE64, хотя известно, что для этих звуковых карт характерен относительно большой уровень собственных шумов». На это замечание можно ответить следующим образом.

Да, действительно, заявленный изготовителем уровень шумов SB AWE32 (— 80 дБ) выше, чем, например, заявленный (другим изготовителем) уровень шумов Turtle Beach Multisound Pinnacle (—96 дБ). Но, во-первых, для новой модели Sound Blaster фирмы Creative Technology Ltd. — звуковой карты SB AWE64 Gold — заявлен уровень собственных шумов — 90 дБ.

Во-вторых, многие заявления любых производителей о тех или иных возможностях своих продуктов требуют дополнительной проверки. Для ее проведения требуются измерительные приборы, способные оценить столь высокие параметры, не внося погрешностей, вызванных их собственными шумами. Не случайно в рамках соответствующей конференции FIDO на месяцы и уже даже на годы растянулись дискуссии поклонников звуковых карт различных фирм. Если научиться улавливать смысл этих высказываний, замаскированный специфическим жаргоном, то можно узнать много интересного. Например, можно встретить оценки реальных шумовых характеристик звуковых карт, которые сильно отличаются (в худшую сторону) от заявленных всеми без исключения производителями.

Обратим ваше внимание на тот факт, что даже уровень собственных шумов — 80 дБ — слишком хороший показатель для неэкранированной звуковой карты, установленной внутри корпуса компьютера, «насыщенного» всевозможными электромагнитными колебаниями. В цепях карты наводятся помехи, от которых не спасут никакие рекомендации типа: установить карту в самый дальний слот, изолировать от корпуса некоторые узлы компьютера, заменить «шумящие» вентилятор или винчестер.
Приблизиться в некоторой степени к заявленному уровню шумов позволило бы размещение звуковой карты в индивидуальном стальном экране и дополнительная фильтрация по цепям питания. Неспециалисту такие доработки выполнить сложно. Иными словами,

будучи установленными в компьютер, любые (в том числе и самые дорогие) звуковые карты «шумят» практически одинаково.

В-третьих, мы и не утверждаем, что продукция фирмы Creative Technology Ltd., безусловно, самая лучшая в мире. Мы убеждены только в том, что звуковые карты класса SB AWE32 обладают достаточно высокими показателями при цене, делающей их доступными для массового пользователя компьютера и не очень богатого любителя компьютерной музыки.

MIDI-КОМПОЗИЦИИ можно делать на чем угодно. Шумовые свойства звуковой карты на качество MIDI-КОМПОЗИЦИИ (в процессе ее создания) не влияют. От них зависит только качество ее воспроизведения. А уж готовый MIDI-файл можно 'проигрывать на самом дорогом и малошумящем MIDI-синтезаторе. С записью живого звука дело обстоит, конечно, не так хорошо. Если уж звук записан с повышенным уровнем шума, то избавиться от него будет очень непросто. Поэтому мы не устаем повторять, что наши книги не для профессионалов, а для любителей, и эта книга не о том, как выпустить альбом на CD, а как научиться решать основные проблемы при создании демонстрационной версии композиции, с которой не стыдно будет, предъявляя ваши творческие возможности, обращаться к профессионалам в области звукозаписи и шоу-бизнеса.

Из всего вышесказанного следует, что мы и впредь намерены, рассказывая о способах решения тех или иных задач, связанных с записью живого звука, ориентироваться на звуковые карты семейства Sound Blaster AWE. Это не должно никого разочаровывать. Конкуренция между фирмами-производителями заставляет их учитывать все лучшее в работе соперников. Поэтому и в конструкциях, и в элементной базе, и в функциях, и в программном обеспечении различных звуковых карт очень много общего. Перейти к новому средству обработки звука, зная основные принципы работы с аналогом, значительно легче, чем начинать все с нуля.



1.2.1. Важнейшие параметры звуковых карт

Для получения приемлемого качества записи компьютерной музыки необходимо пользоваться аппаратурой, способной его обеспечить. Число различных моделей звуковых карт составляет несколько десятков. А если учитывать еще и различные версии одних и тех же устройств, то при покупке карты приходится выбирать почти из сотни наименований. Для наших же целей подходят многие, но не все модели. Не всякая звуковая карта способна на большее, чем озвучивание компьютерных игр. Конечно, принадлежность звуковой карты к продукции известных фирм является веской причиной того, что именно ее следует выбрать, это скажется в дальнейшем на надежности работы. Но не у всех наших читателей имеется возможность неограниченного выбора. Тем важней понимать сущность и значение нескольких основных параметров звуковой карты. К таким параметрам относятся, в первую очередь:

^ метод синтеза музыкальных звуков, реализованный в синтезаторе зву ковой карты;

> разрядность АЦП/ЦАП звуковой карты;



> диапазон частот дискретизации.

О методах синтеза музыкальных звуков мы достаточно подробно рассказывали в [63]. В современных звуковых картах по-прежнему применяется частотный синтез звуков (FM-синтез), но это делается в основном в целях обеспечения поддержки старых игр. Основным методом синтеза в настоящее время является волновой метод, или, как его еще называют, метод волновых таблиц (WT-синтез).

Возможно, это несколько субъективно, и кто-то с нами не согласится, но после первого же сравнения звучания MIDI-инструментов в FM- и WT-вариан-тах мы безоговорочно решили для себя, что FM-инструменты не стоят того, чтобы тратить на них время. Поэтому дальше речь пойдет только о WT-синте-заторах звуковых карт.

Разрядность звуковой карты существенно влияет на качество звука. Однако перед тем как перейти к более детальному обсуждению этого вопроса, следует пояснить, что речь идет о разрядности АЦП и ЦАП. Звуковые карты двойного назначения имеют в своем составе одновременно два функционально независимых узла: WT-синтезатор и устройство оцифровки звуковых сигналов, поступающих с внешнего источника.


В каждый из узлов входит как минимум по одному ЦАП. В устройстве оцифровки, кроме того, имеется АЦП. В недавнем прошлом прямое указание на разрядность звуковой карты содержалось в ее названии в виде числа 16. Тем самым изготовители подчеркивали, что в их продукции качество цифрового звука как бы соответствует качеству звука лазерного проигрывателя, а не какой-нибудь там 8-битной карты. В дальнейшем 16 разрядов в ЦАП/АЦП стали нормой, а числа «32» или «64» в названиях стали означать совсем другое — максимальное количество одновременно звучащих голосов синтезатора звуковой карты (полифонию).

Некоторые высококачественные звуковые карты оборудованы 18-битными и даже 20-битными ЦАП/АЦП. Звуковые редакторы, работая с любыми звуковыми картами, в том числе и 16-битными, в процессе преобразований отсчетов сигнала используют арифметику с разрядностью двоичного представления числа, превышающей 16. Это позволяет уменьшить погрешность, накапливающуюся в процессе выполнения сложных алгоритмов обработки, которая в противном случае проявлялась бы как искажение звука.

Почему же столь важно наличие большого числа разрядов в устройствах ЦАП и АЦП? Дело заключается в том, что непрерывный (аналоговый) сигнал преобразуется в цифровой с некоторой погрешностью. Эта погрешность тем больше, чем меньше уровней квантования сигнала, т. е. чем дальше отстоят друг от друга допустимые значения квантованного сигнала. Число уровней квантования, в свою очередь, зависит от разрядности АЦП/ЦАП. Погреш-

ности, возникающие в результате замены аналогового сигнала рядом квантованных по уровню отсчетов, можно рассматривать как его искажения, вызванные воздействием помехи. Эту помеху принято образно называть шумом квантования. Шум квантования (рис. 1.12, в) представляет собой разность соответствующих значений реального (рис. 1.12, а)и квантованного по уровню (рис. 1.12, б)

сигналов.

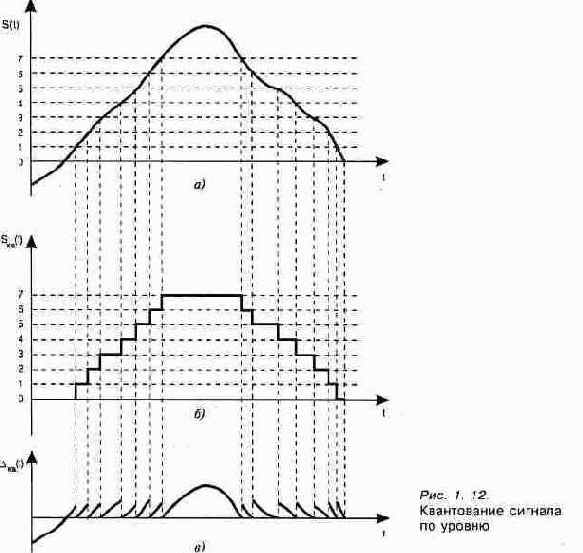

Из рис. 1.12 видно, что в случае превышения сигналом значения самого верхнего уровня квантования («старшего» кванта), а так же в случае, когда значение сигнала оказывается меньше нижнего уровня квантования («младшего» кванта), т.


е. при ограничении сигнала, возникают искажения (рис. 1.12, д), более заметные по сравнению с шумом квантования. Для исключения искажений этого типа динамические диапазоны сигнала и АЦП должны соответствовать друг другу: значения сигнала должны располагаться между уровнями, соответствующими младшему и старшему квантам.



При записи внешних источников звука это достигается с помощью регулировки их уровня, кроме того, применяется сжатие (компрессия) динамического диапазона, о которой речь пойдет ниже.

В звуковых редакторах существует операция нормализации амплитуды сигнала. После ее применения наименьшее значение сигнала станет равным верхнему уровню младшего кванта, а наибольшее — нижнему уровню старшего кванта (на рис. 1.12 — это числа 6 и 1). Таким образом, от ограничения сигнал сверху и снизу будет защищен промежутками, шириной в один квант. Разумеется, если при записи уже имело место ограничение амплитуды, то нормализация не избавит сигнал от искажения.

Для нормированного сигнала относительная величина максимальной погрешности квантования равна 1/N, где N — число уровней квантования. Этой же величиной, представленной в логарифмических единицах (децибелах), оценивается уровень шумов квантования АЦП звуковой карты. Уровень шумов квантования определяется по формуле: Д = 201д(1/1\1).ДлятрехразрядногоАЦП (см. рис. 1.12) N=8, иД= — 18 дБ; для восьмиразрядного—М==256,Д= —48дБ;

для шестнадцатиразрядного — N=65 536, Д= —96 дБ; для восемнадцатиразрядного АЦП N=262 144, Д= — 108 дБ; и для двадцатиразрядного АЦП N= 1 648 576, Д= — 120дБ. Эти цифры наглядно демонстрируют, что с ростом разрядности АЦП шум квантования уменьшается. Приемлемым считается 16-разрядное представление сигнала, являющееся в настоящее время стандартным для воспроизведения звука, записанного в цифровой форме. С точки зрения снижения уровня шумов квантования дальнейшее увеличение разрядности АЦП нецелесообразно, т. к. уровень шумов, возникших по другим причинам (тепловые шумы, а также импульсные помехи, генерируемые элементами схем компьютера и распространяющиеся либо по цепям питания, либо в виде электромагнитных волн), все равно оказывается значительно выше, чем —96дБ.



Однако увеличение разрядности АЦП обусловлено еще одним фактором — стремлением расширить его динамический диапазон. Мы уже говорили о динамическом диапазоне звука. Динамический диапазон некоторого устройства обработки может быть определен выражением D=201g(Smax/S,nin), где S^ax и Smin — максимальное и минимальное значения сигнала, который может быть преобразован в цифровую форму без искажения и потери информации. Вы уже, наверное, догадались, что минимальный сигнал не может быть меньше, чем напряжение, соответствующее одному кванту, а максимальный — не должен превышать величины напряжения, соответствующего N квантам. Поэтому выражение для динамического диапазона АЦП звуковой карты примет вид:

D=201g(N). Ведь можно считать, что Smax=kN, aS,nm=kl, ^ek — некоторый постоянный коэффициент пропорциональности, учитывающий соответствие электрических величин (тока или напряжения) номерам уровней квантования. Сравнивая выражения для Д и D, становится ясно, что при одинаковой разрядности АЦП эти величины будут отличаться лишь знаками.

Поэтому динамический диапазон для 16-разрядного АЦП составляет 96 дБ, для 18-разрядного— 108 дБ, для 20-разрядного— 120 дБ. Иными словами, для записи звучания некоторого источника звука, динамический диапазон которого составляет 120 дБ, требуется двадцатиразрядный АЦП. Если такого нет, а имеется только шестнадцатиразрядный, то динамический диапазон звука должен быть сжат на 24 дБ: со 120 дБ до 96 дБ.

В принципе, существуют методы и устройства сжатия (компрессии) динамического диапазона звука, и мы еще будем говорить о них. Но то, что они проделывают со звуком, как ни смягчай формулировки, все равно искажает его. Именно поэтому так важно для оцифровки звука использовать АЦП, имеющий максимальное количество разрядов. Владелец 16-битной звуковой карты может еще раз взглянуть на табл. 1.1. с тем, чтобы убедиться в отсутствии особых причин для расстройства: динамические диапазоны большинства источников звука вполне соответствуют динамическому диапазону такой звуковой карты.


Кроме того, 18-битное или 20- битное представление сигнала применяется только на этапе обработки звука. Конечная аудиопродукция (CD и DAT) реализуется в 16-битном формате.

После того как мы немного разобрались с разрядностью звуковой карты, пришло время поговорить о частоте дискретизации.

В процессе работы АЦП происходит не только квантование сигнала по уровню, но и его дискретизация во времени. Сигнал, непрерывно изменяющийся во времени, заменяют рядом отсчетов этого сигнала. Обычно отсчеты сигнала берутся через одинаковые промежутки времени. Интуитивно ясно, что если отсчеты отстоят друг от друга на слишком большие интервалы, то при дискретизации может произойти потеря информации: если важные изменения сигнала произойдут не в те моменты, когда были взяты отсчеты, они могут быть «пропущены» преобразователем. Получается, что отсчеты следует брать с максимальной частотой. Естественным пределом служит быстродействие преобразователя. Кроме того, чем больше отсчетов приходится на единицу времени, тем больший размер памяти необходим для хранения информации.

Проблема отыскания разумного компромисса между частотой взятия отсчетов сигнала и расходованием ресурсов трактов преобразования и передачи информации возникла задолго до того, как на свет появились первые звуковые карты. В результате исследований было сформулировано правило, которое в отечественной научно-технической литературе принято называть теоремой Котельникова [Котельников В.А. Теория потенциальной помехоустойчивости.— М., Госэнергоиздат, 1956].

Если поставить перед собой задачу обойтись без формул и использования серьезных научных терминов типа «система ортогональных функций», то суть теоремы Котельникова можно объяснить следующим образом. Сигнал, представленный последовательностью дискретных отсчетов, можно вновь

преобразовать в исходный (непрерывный) вид без потери информации только в том случае, если интервал между соседними отсчетами не превышает половины периода самого высокочастотного колебания, содержащегося в спектре сигнала.



Из сказанного следует, что восстановить без искажений можно только сигнал, спектр которого ограничен некоторой частотой F^ax-

Теоретически все реальные сигналы имеют бесконечные спектры. Для того чтобы при дискретизации избежать искажений, вызванных этим обстоятельством, сигнал вначале пропускают через фильтр, подавляющий в нем все частоты, которые превышают заданное значение Fmaxi и лишь затем производят дискретизацию. Согласно теореме Котел-ьникова частота, с которой следует брать отсчеты, составляет Рд = 2Fmax- Теорема получена для идеализированных условий. Если учесть некоторые реальные свойства сигналов и устройств преобразования, то частоту дискретизации следует выбирать с некоторым запасом по сравнению со значением, полученным из предыдущего выражения.

В стандарте CD частота дискретизации равна 44,1 кГц. Для цифровых звуковых магнитофонов [25] стандартная частота дискретизации составляет 48 кГц. Звуковые карты, как правило, способны работать в широком диапазоне частот дискретизации. Важно, чтобы максимальное значение частоты дискретизации было не менее 44,1 кГц, в противном случае качества звучания CD достичь не удастся. Следует различать частоту дискретизации в АЦП/ЦАП, предназначенных для оцифровки внешних сигналов, и частоту дискретизации в ЦАП WT-синтезатора звуковой карты. Значение последней может не совпадать с указанными стандартными значениями.

Довольно часто изготовители, доказывая преимущество своих звуковых карт, подчеркивают еще два обстоятельства:

> наличие у звуковой карты выхода, на котором информация представлена в цифровой форме;

> наличие дуплексного режима прямого доступа к памяти.

Действительно, если звуковая карта имеет выход, на который сигналы поступают не в аналоговой (после ЦАП), а в цифровой форме, то это позволяет уменьшить искажения, связанные с дополнительными преобразованиями при дальнейшей цифровой обработке сигнала вне звуковой карты. Это становится актуальным при записи композиции на CD или DAT.

Так, например, в звуковых картах SB AWE32, AWE64 имеется разъем интерфейса S/PDIF (Sony/Philips Digital Interface Format - формат цифрового интерфейса фирм Sony и Philips), который предназначен для передачи звуковых сигналов от WT-синтезатора в цифровой форме, Но не следует забывать, что S/PDIF представляет собой лишь упрощенный вариант профессионального студийного интерфейса AES/EBU (Audio Engineers Society/European Broadcast Union), разработанного Европейским радиовещательным союзом.



Для разгрузки процессора работа АЦП/ЦАП звуковых карт организуется в режиме прямого доступа к памяти [Direct Memory Access — DMA). Полный дуплекс [Full-Duplex)

означает способность звуковой карты одновременно воспроизводить и записывать звук. Для этого требуется поддержка звуковой картой одновременно двух каналов DMA. Для звуковых карт семейства AWE возможна организация одного 16-разрядного и одного 8-разрядного каналов. По одному из них возможна запись, а по другому воспроизведение. Это ограничение затрудняет работу с программами многоканального монтажа и сведения, а также подготовку материала для записи CD на том же компьютере, на котором установлена звуковая карта.

1.2.2. Подключение микрофона к звуковой карте

Начнем с критики микрофона, который прилагается к современным моделям Sound Blaster. Микрофон так и называется: Creative Microphone. И хотя он имеет неплохие частотные характеристики — диапазон частот от 100 до 16 000 Гц, при неравномерности частотной характеристики ±4дБ — использовать его для записи музыки не следует. Он может служить средством общения при голосовой модемной связи или источником сигналов для подачи команд компьютеру, но для звукозаписи он имеет слишком много недостатков:

легкая подставка без амортизаторов, жесткое крепление к ней микрофона, отсутствие на микрофоне ветрозащиты, короткий кабель. Поэтому приобретите микрофон посолиднее. Но при этом учтите ряд обстоятельств.

Имейте в виду, что микрофонный вход большинства звуковых карт (в частности, семейства Sound Blaster AWE) рассчитан на подключение конденсаторного электретного микрофона. Это означает, что, во-первых, входное сопротивление звуковой карты соответствует выходному сопротивлению электретного микрофона, во-вторых, чувствительность входного усилителя соответствует уровню напряжения на выходе электретного микрофона. Кроме того, в целях создания удобства пользования электретным микрофоном, требующим для своей работы внешнего питания, для подключения единственного монофонического микрофона используется трехконтактный разъем, который в стандартном варианте применения служит для подключения источника стереосигналов.


В данном случае его контакты выполняют следующие функции: через концевой контакт к звуковой карте подключается сигнальный провод микрофонного кабеля, на средний контакт подается питающее микрофон напряжение +5 В, оставшийся третий контакт соединяет экран кабеля с общим проводом звуковой карты. Из сказанного следует, что при подключении «неродного» микрофона необходимо разобраться в схеме распайки проводников микрофонного кабеля на контактах его разъема.

Если вы имеете дело с электретным микрофоном, который не содержит внутреннего источника питания и требует подачи внешнего напряжения, то распайка разъема должно быть такой, как и для Creative Microphone.

Если электретный микрофон имеет внутренний источник питания (например, при эксплуатации МКЭ-2 необходимо поместить внутрь развинчивающегося корпуса элемент питания, заключенный в специальный футляр), то следует задействовать только земляной и сигнальный контакты разъема. По возможности избегайте замыкания концевого и среднего контактов. Вряд ли что-нибудь перегорит, но при этом микрофонный вход звуковой карты оказывается соединенным с источником питания + 5 В компьютера. А это может привести, во-первых, к проникновению в тракт усиления/преобразования лишних помех (не полностью отфильтрованных пульсации с частотой 50 Гц и с частотой преобразователя импульсного блока питания) и, во-вторых, к снижению чувствительности и изменению частотной характеристики микрофонного входа из-за его шунтирования внутренним сопротивлением источника питания. Итак, лучше всего разобраться с фактической распайкой разъема микрофона. В крайнем случае, сгодится рекомендация, высказанная по этому поводу на конференции FIDO: избежать замыкания можно, обернув средний контакт штекера микрофона узкой полоской тонкой липкой ленты.

Использовать микрофоны других типов со звуковыми картами, рассчитанными на электретные микрофоны, не рекомендуется, т. к. из-за несоответствия входного и выходного сопротивлений, чувствительности микрофонного входа карты и уровня выходного сигнала микрофона могут возникнуть значительные частотные и нелинейные искажения.



Некоторые звуковые карты имеют переключатели Dynamic/Condenser для выбора типа микрофона.

Перейдем к вопросу о количестве микрофонов, которые можно подключить к звуковой карте.

После внимательного изучения технической документации на звуковую карту вы можете разочароваться: на карте удалось найти только один разъем для подключения микрофона, да и тот, как только что мы выяснили, имеет лишь один сигнальный контакт. Значит, к звуковой карте можно подключить только один микрофон. Самое интересное, что подавляющее большинство звуковых карт других типов (за исключением нескольких самых дорогих, специально предназначенных для многоканальной записи) имеют по одному микрофонному входу. Выходит, что с мечтой о сте-реозаписи голоса певца или акустических музыкальных инструментов нужно расстаться? И да,и нет.

Да, действительно, если бы вы поставили перед собой цель, используя микрофонный вход звуковой карты, сохранить в стереофонической записи реальную акустическую обстановку концертного зала, то этого сделать бы не удалось. Для такой записи обязательно нужна стерео пара микрофонов. А еще, как сказано в работе [38], нужен ненаправленный микрофон для передачи общего акустического фона и микрофоны для индивидуальной записи отдельных инструментов или нескольких групп инструментов. Но многомикрофон-

Компьютерному музыканту о звуке______________________________41

ная технология в наши дни применяется не так часто, как раньше: пожалуй, лишь при записи оркестров, театральных постановок, т. е. в тех случаях, когда необходимо обеспечить высокую верность воспроизведения имеющегося звукового материала с сохранением естественной акустики помещения.

Основу современной технологии записи голосов певцов и акустических музыкальных инструментов составляет монофоническая запись с последующим расщеплением моносигнала на два канала и применением различных эффектов: задержки сигнала, реверберации и т. д. — в целях получения эффекта распределения источников звука по стереопанораме. Эти и им подобные операции выполняются с помощью специального дорогостоящего студийного оборудования, но их может проделать и компьютер, оснащенный звуковой картой и звуковым редактором.


Если вы сомневаетесь в реальности получения стереозаписей такого рода с помощью единственного микрофона, обратите внимание на многочисленные музыкальные видеоклипы. Аппаратура студии звукозаписи имеет столь привлекательный вид, что приобрела не только техническую но и эстетическую ценность. Редкий певец или композитор откажет себе в удовольствии поместить в клип кадры, снятые непосредственно в студии. Вот и припомните, сколько микрофонов размещено, например, перед поющими в студии (разумеется, не одновременно) И. Аллегровой или А. Апиной? Большой, красивый, с защитой от любых вибраций, дорогой, но... один.

В наши дни несколько трансформировались художественные цели, которые ставят перед собой творцы музыкальных произведений, записанных и тиражированных на современных носителях. На второй план ушло стремление к точности передачи звуковой атмосферы зала и голоса певца. Появились технические возможности для того, чтобы получить из исходного аудиоматери-ала звук, обладающий почти любыми заранее заданными свойствами.

Таким образом, наличие только одного микрофонного входа у звуковой карты не препятствует дополнению композиций, исполненных MIDI-инструмен-тами, стереофоническими записями вокала и акустических инструментов.

Правда, иногда для качественной записи требуется не менее двух монофонических микрофонов. Примерами тому могут служить запись певца, аккомпанирующего себе на гитаре, и запись партии акустической ударной установки. Положение не такое уж и безвыходное, как может показаться. У всех звуковых карт, кроме монофонического микрофонного входа, имеется стереофоническая пара линейных входов. В типовом варианте они служат для подачи на звуковую карту стереосигнала от таких внешних источников, как магнитофон или CD-плейер. Непосредственно подключить микрофоны к ним нельзя, так как чувствительность этих входов недостаточна для восприятия относительно слабых электрических сигналов с выхода микрофона. Но к каждому из этих входов может быть подключен или микрофонный усилитель, или внешний микшер, содержащий микрофонные усилители.


В этом случае число микрофонов ограничено лишь числом

каналов микшера, что позволит вам осуществить настоящую стереозапись с помощью пары микрофонов.

Работа звукооператора — это настоящее творчество и даже искусство. Не все здесь можно объяснить с позиции физики. На результат влияют слишком уж много факторов, учесть которые очень трудно. Поэтому расценивайте материал, посвященный микрофонам, как средство предотвращения грубых ошибок, основу для размышлений и приобретения личного опыта.

1.2.3. Подключение электрогитары к звуковой карте

Мысль написать этот маленький параграф возникла у нас после общения с несколькими самодеятельными музыкантами, выступающими в составе рок-группы. Как оказалось, эти ребята хотели бы использовать в своем творчестве компьютер, но, непременно, сочетая MIDI-КОМПОЗИЦИИ с записью партий в исполнении электрогитар. Они задали нам довольно много вопросов, ответы на которые содержатся на страницах этой книги. А самый первый и самый несложный вопрос касался того, каким образом подключить электрогитару к звуковой карте.

Частично ответом на этот вопрос можно считать материал о подключении микрофона к звуковой карте. Выходное напряжение некоторых электрогитар сравнимо с выходным напряжением микрофона, поэтому они могут быть подключены у.

микрофонному входу звуковой карты. Если при этом не слышны искажения, вызванные ограничением амплитуды из-за перегрузки микрофонного входа, то все в порядке. Если нелинейные искажения заметны, подключать такую гитару к микрофонному входу нельзя. Для гитар с большим уровнем сигнала на выходе (содержащих встроенные предварительные усилители), так же как и для гитар, к которым подключены педали, управляющие различными эффектами, существуют другие способы подключения к звуковой карте.

Мы уже говорили, что у рассматриваемых в качестве примера звуковых карт семейства AWE имеется линейный стереовход. Это еще одна возможность подключения одной гитары со стереофоническим выходом или двух монофонических гитар. Разъем линейного входа [Jack)



размещен на задней планке звуковой карты. Для подключения электрогитары к линейному входу карты ее сигнальный шнур должен оканчиваться штекером, идентичным штекеру головных телефонов, подключаемых к обычному плейеру.

Существует дополнительная (правда, не очень удобная) возможность подключения еще двух электрогитар к звуковой карте. Речь идет об аудиовходах для подключения CD-ROM. Неудобство заключается в том, что этот разъем размещен на плате звуковой карты и находится внутри корпуса компьютера. Чувствительность этого входа того же порядка, что и чувствительность линейного. По каждому из перечисленных четырех входов в микшере звуковой карты имеется отдельная регулировка уровня входного сигнала.

Если гитара подключена к звуковой карте, нет особого смысла использовать различные приставки к гитаре (педали, гитарные процессоры), вносящие дополнительные помехи. Все эффекты, которые можно создать с помощью них, и еще огромное количество других можно получить, обрабатывая не искаженный ничем серебряный звон гитарных струн средствами звукового редактора.

В частности, рассматриваемый в гл. 2 музыкальный редактор Cool Edit, наряду с сотнями разновидностей других эффектов, реализует и чисто гитарный эффект Distortion. Гитаристы знают, что сущность этого эффекта заключается в ограничении амплитуды сигнала. Колебания принимают почти прямоугольную форму, звучание становится длительным, амплитуда практически не изменяется на всем протяжении единожды извлеченного звука. В приставках к гитарам при реализации этого эффекта идут на различные схемотехнические ухищрения, чтобы сгладить неустранимый недостаток — сильные искажения, «скрежет» в последней фазе звучания струны, когда амплитуда сигнала становится сравнимой с шумами и фоном. Эффект Distortion, реализованный в звуковом редакторе, полностью свободен от этого недостатка.

1.2.4. Микшер звуковой карты

Возможно, до подключения внешнего микшера с целью увеличения числа сигнальных входов звуковой карты дело у вас дойдет не очень скоро.


А вот микшером, встроенным в звуковую карту, придется пользоваться частенько. О нем сейчас и пойдет речь, но не сразу, а после того, как мы уясним, что в процессе работы с компьютерной музыкой приходится использовать микшеры двух разновидностей: виртуальные и аппаратные.

Виртуальные микшеры существуют в виде составных частей музыкальных редакторов. Суть работы этих микшеров сводится к преобразованию ваших манипуляций мышью в соответствующие MIDI-сообщения или команды, запускающие подпрограммы математической обработки записанных аудиодан-ных. Число каналов в таких микшерах практически не ограничено. Особенности работы с виртуальным микшером одного из музыкальных редакторов мы рассмотрим ниже.

Сейчас же речь пойдет о микшере, реализованном аппаратным путем. Подобные узлы, незначительно отличающиеся друг от друга, имеются в каждой звуковой карте. Как мы и предупреждали, в качестве основы для анализа взята звуковая карта семейства Sound Blaster AWE. Возможности аппаратного микшера звуковой карты следующие:

)•• раздельная регулировка уровней сигналов, поступающих на монофонический микрофонный и стереофонический линейный входы, а также вход для подключения CD-плейера;

> раздельная регулировка уровней стереосигналов с выходов устройств проигрывания MIDI- и WAVE-файлов, а также с программно реализованного в SB AWE64 дополнительного WT-синтезатора;

^ раздельная регулировка тембра по низким и высоким частотам (многие считают наличие этих регулировок недостатком SB AWE, так как велика вероятность того, что вы можете забыть вернуть регуляторы тембра в нейтральное положение, и запись будет выполнена с частотными искажениями);

> общая регулировка уровня суммарного звукового сигнала, поступающего на линейный выход звуковой карты (Master);

> общая регулировка уровня звукового сигнала, поступающего к динамику PC (весьма бесполезная возможность, которая годится лишь для управления громкостью звука метронома музыкального редактора, если вы направили его в динамик PC);



> раздельные регулировки стереобаланса для всех звуковых источников и выходов за исключением микрофона и спикера.

Следует сразу же оговориться, что использовать аппаратный микшер можно только для предварительной установки тех или иных параметров. Его применению в процессе собственно записи препятствует недостаточное количество уровней квантования регулируемых с его помощью величин. Поэтому регулировка громкости в процессе воспроизведения, например, компакт-диска будет осуществляться скачками. Заметим, что ничего подобного при работе с виртуальными микшерами звуковых редакторов (на той же самой звуковой карте) не происходит. Однако без аппаратного микшера все равно не обойтись.

Для управления микшером служат специальные программы. Они могут немного отличаться друг от друга по внешнему виду панели управления, но суть у всех одна и та же. Поэтому рассмотрим одну из наиболее популярных подобных программ — Creative Mixer. Программа поставляется вместе со звуковыми картами фирмы Creative Labs. Запустив программу, вы увидите изображение панели микшера, показанное на рис. 1.13.

Слева направо расположены: кнопки управления режимом отображения элементов микшера; регулятор уровня суммарного сигнала на выходе звуковой карты; регулятор тембра высоких частот; регулятор тембра низких частот;



Рис. 1.13.

Вид панели управления аппаратного микшера

регулятор уровня громкости сигнала с выхода ЦАП; регулятор уровня громкости сигнала с выхода синтезатора; регуляторы уровней громкости и реверберации при генерации звука программно реализованным синтезатором, имеющимся только в SB AWE64 и SB AWE64 Gold (дополнительные 32 голоса);

регулятор уровня воспроизведения сигнала с CD-плейера; регулятор уровня сигнала, поступающего с линейного стереовхода; регулятор уровня сигнала, поступающего с микрофонного входа; регулятор громкости громкоговорителя PC. Под всеми регуляторами уровней (кроме трех) находятся горизонтально перемещающиеся движки регуляторов стереобаланса. Над каждым из регуляторов уровня расположены кнопки, с помощью которых можно подключить или отключить соответствующий сигнал (довольно часто случайное нажатие этих кнопок служит основанием для паники и подозрений на неработоспособность звуковой карты).


Правую часть микшера занимает окно, имитирующее многофункциональный жидкокристаллический индикатор. Для того чтобы он «ожил», следует нажать на расположенную под ним правую кнопку.

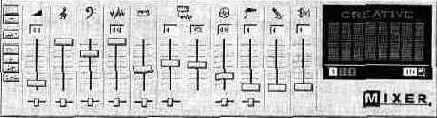

Рис. 1.14.

Отображение уровней сигналов

При этом возможны три основных режима отображения информации: отображение уровней суммарных сигналов в правом и левом каналах (рис. 1.14);

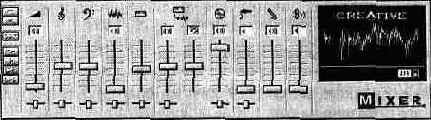

отображение осциллограммы суммарного сигнала (рис. 1.15); отображение спектра мощности (рис. 1.16).



Рис. 7.75. Отображение осциллограммы сигнала

Режимы переключаются щелчком левой кнопкой мыши по полю индикатора. В последнем режиме существует три варианта отображения информации:

распределение по частотам мгновенных, пиковых и комбинации мгновенных и пиковых значений мощности. Переключение производится щелчком мыши по кнопкам с цифрами 1, 2, 3.

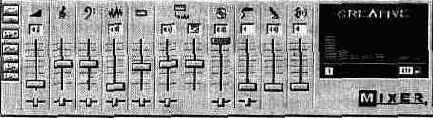

Рис. 1.16.

Отображение спектра мощности

Заметим, что использовать индикаторную панель в процессе записи в звуковых редакторах не следует.

С помощью кнопок, находящихся в левой части панели, можно оптимизировать площадь, занимаемую микшером на экране.

Верхняя кнопка сворачивает панель. Следующая за ней — минимизирует, превращая его в иконку.

Третья кнопка оставляет на экране только регуляторы, необходимые при записи (рис. 1.17).

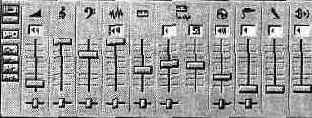

Рис. 1.17.

Микшер с регуляторами уровней

записываемых сигналов



При нажатии кнопки, помеченной символом «волна», можно убрать окно индикатора. На рис. 1.18 показан вид микшера без индикатора.



Рис. 1.18. Микшер без окна индикатора

Третья снизу кнопка позволяет оставить изображение только одного регулятора, как это показано на рис. 1.19.



Рис. 1.19. Микшер с единственным регулятором

Щелчком по правой верхней кнопке панели управления микшера, изображенной на рис. 1.19, можно вызвать дополнительную панель (рис. 1.20), с помощью которой выбрать отображаемый регулятор.

Рис. 1.20. Панель выбора отображаемого регулятора



При нажатии нижней кнопки микшера (рис. 1.13) в панели будет отображаться максимальное число элементов.



Вторая снизу кнопка позволяет отображать только те элементы микшера, которые определены пользователем. Для выбора пользовательского варианта отображения служит всплывающее меню (рис. 1.21), вызываемое правой кнопкой мыши.

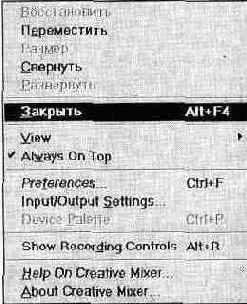

Рис. 1.21.

Всплывающее меню установок

пользователя



В подменю View (рис. 1.22) можно выбрать один из вариантов отображения панели управления микшера.

Рис. 1.22. Подменю

View




При выборе команды Preferences (предустановки) в меню на рис. 1.21 открывается одноименное окно диалога (рис. 1.23), в котором можно определить набор отображаемых элементов микшера.

Рис. 1.23. Окно диалога Preferences

для выбора отображаемых элементов микшера



Если в меню (см. рис. 1.21), выбрать команду Input/Output

Settings,
откроется окно диалога (рис. 1,24), с помощью которого можно изменить уровень максимального усиления по входу и выходу для левого и правого каналов. Делается это путем выбора коэффициентов умножения в пределах от 1 до 4. Для сбалансированных по уровню громкости источников звуковых сигналов коэффициенты для левого и правого каналов должны быть одинаковыми. Различными их можно сделать только в том случае, когда уровень сигнала в одном из каналов оказывается значительно меньше, чем в другом. Эта ситуация может встретиться, например, при реставрации записи, выполненной на магнитофоне, в котором лента неравномерно прилегала к магнитной головке.

Рис. 1.24.

Окно диалога для выбора

коэффициентов усиления



Включение опции Microphone Gain Control приводит к увеличению коэффициента усиления по микрофонному входу.

Мы рассмотрели практически все возможности по трансформации отображения элементов микшера. Осталось лишь сказать, что при включении опции Always on Top меню на рис. 1.21 панель Creative Mixer всегда будет расположена поверх окон других приложений. Последние две команды этого меню позволяют вызвать интерактивную подсказку Help и получить сведения о версии программы.

Детальное знакомство с микшером звуковой карты позволяет сделать вывод о том, что его использование возможно только на первом этапе записи для ориентировочной установки уровней сигналов.


Для тонкой регулировки гром-

кости и панорамы следует использовать возможности ЦАП, АЦП и синтезаторов звуковой карты, воздействуя на эти устройства средствами, имеющимися в составе музыкальных и звуковых редакторов.

1.2.5. Сэмплирование

Детальному анализу способов сэмплирования посвящена гл. 3. Сейчас же наша задача состоит лишь в том, чтобы уяснить смысл этого слова.

Сэмплирование — это запись образцов звучания (сэмплов)

того или иного реального музыкального инструмента. Сэмплирование является основой волнового синтеза (WT-синтеза)

музыкальных звуков. Если при частотном синтезе (FM-синтезе)

новые звучания получают за счет разнообразной обработки простейших стандартных колебаний, то основой WT-синтеза являются заранее записанные звуки традиционных музыкальных инструментов или звуки, сопровождающие различные процессы в природе и технике. С сэмплами можно делать все, что угодно. Можно оставить их такими, как есть, и WT-синтезатор будет звучать голосами, почти неотличимыми от голосов инструментов-первоисточников. Можно подвергнуть сэмплы модуляции, фильтрации, воздействию эффектов и получить самые фантастические, неземные звуки.

В принципе, сэмпл — это ни что иное, как сохраненная в памяти синтезатора последовательность цифровых отсчетов, получившихся в результате анало-го-цифрового преобразования звука музыкального инструмента. Если бы не существовала проблема экономии памяти, то звучание каждой ноты можно было бы записать в исполнении каждого музыкального инструмента. А игра на таком синтезаторе представляла бы собой воспроизведение этих записей в необходимые моменты времени. Но если идти по такому пути, то пришлось бы хранить в памяти множество вариантов звучания каждой ноты, причем все они должны отличаться протяженностью звучания, динамикой звукоизв-лечения и т. д. На это не хватит никакого объема памяти. Поэтому сэмплы хранятся в памяти не в том виде, в каком они получаются сразу же после прохождения АЦП. Запись подвергается хирургическому воздействию, делится на характерные части [фазы):



начало, протяженный участок, завершение звука. В зависимости от применяемой фирменной технологии эти части могут делиться на еще более мелкие фрагменты. В памяти хранится не вся запись, а лишь минимально необходимая для ее восстановления информация о каждом из фрагментов. Изменение протяженности звучания производится за счет управления числом повторений отдельных фрагментов.

В целях еще большей экономии памяти был разработан способ синтеза, позволяющий хранить сэмплы не для каждой ноты, а лишь для некоторых. В этом случае изменения высоты звучания достигается путем изменения скорости воспроизведения сэмпла.

Для создания и воспроизведения сэмплов служит синтезатор. В наши дни синтезатор конструктивно реализован в одном-двух корпусах микросхем,

которые представляет собой специализированный процессор для осуществления всех необходимых преобразовании. Из закодированных и сжатых с помощью специальных алгоритмов фрагментов он собирает сэмпл, задает высоту его звучания, изменяет в соответствии с замыслом музыканта форму огибающей колебания, имитируя либо почти неощутимое касание, либо удар по клавише или струне. Кроме того, процессор добавляет различные эффекты, изменяет тембр с помощью фильтров и модуляторов.

В звуковых картах находят применение несколько синтезаторов различных фирм. В гл. 3 мы подробно рассмотрим наиболее распространенный в наши дни синтезатор EMU8000. Популярность этого устройства не случайна. Достаточно высокое качество работы сочетается в нем с относительно небольшой ценой. О перспективности EMU8000 свидетельствует тот факт, что для него разработано программное обеспечение, позволяющее не только эксплуатировать готовые сэмплы, но и создавать свои собственные.

Отметим, что наряду с сэмплами, записанными в ПЗУ звуковой карты, в настоящее время стали доступными наборы сэмплов (банки), созданные как в лабораториях фирм, специализирующихся на синтезаторах, так и любителями компьютерной музыки. Эти банки можно найти на многочисленных лазерных дисках и в Internet.



1.2.6. Компрессия и шумоподавление

Рассматривая требования к АЦП и ЦАП звуковой карты, мы уже коснулись двух проблем: борьбы с искажениями и борьбы с шумами. Эти проблемы тесно связаны друг с другом.

Конечно, природа искажений многообразна. В тракте запись-передача-воспроизведение звук подвергается амплитудным, частотным, фазовым и нелинейным искажениям. Сейчас речь пойдет о компрессии динамического диапазона сигнала, как о способе борьбы с нелинейными искажениями, вызванными ограничением амплитуды звуковых колебаний из-за перегрузки элементов звукового тракта. Причина возникновения таких искажений заключается в несоответствии динамических диапазонов звукового сигнала и аппаратуры, по которой этот сигнал проходит. Если бы звуковой сигнал можно было заранее проанализировать, выявить те фрагменты, где он достигает максимумов, то, в принципе, перегрузку тракта можно было бы исключить. Для этого достаточно было бы так отрегулировать уровень сигнала, поступающего, например, от микрофона, чтобы даже пиковые его уровни находились в пределах динамического диапазона. Правда, здесь имеется сразу два «но».

Во-первых, нужно заранее знать закон изменения уровня громкости сигнала, что возможно только после предварительной его записи. Но записанный сигнал уже будет с одержать искажения, вызванные той самой перегрузкой, с которой мы хотим бороться... Хорошо, тогда можно уменьшить уровень

записи так, чтобы даже при самых сильных «всплесках» громкости не происходило бы перегрузки. Вот здесь-то и появляется второе «но». Но тогда большая часть записи будет слишком тихой, настолько тихой, что самые слабые звуки просто не будут слышны, они сольются с шумами электронных приборов и носителя записи сигнала. Именно здесь и пересекаются проблемы борьбы с шумами и перегрузками.

За много лет до того, как впервые прозвучало словосочетание «звуковая карта», аналогичные проблемы были вынуждены решать разработчики магнитофонов, аппаратуры озвучивания кинофильмов, а затем и вообще звуко-усилительных устройств студий и концертных залов.


В результате настойчивых изысканий было предложено несколько способов решения проблемы, которые отличаются деталями, но имеют общую сущность. Идея очень проста, и может быть выражена буквально одной фразой: для того чтобы не происходило ни перегрузки тракта сильными сигналами, ни маскирования слабых сигналов шумами, следует слабые сигналы усиливать, а сильные ослаблять, т. е. сужать динамический диапазон.

Сужение динамического диапазона перед записью сигнала обеспечивает прибор, называемый компандером.

При воспроизведении записи для восстановления прежнего динамического диапазона используют прибор, носящий название экспандер.

В рамках общей идеи шумоподавления придумано много конкретных методов и устройств, отличающихся друг от друга деталями. Некоторые методы предполагают деление всего спектра сигнала на несколько диапазонов и раздельную регулировку уровня различных спектральных составляющих. Методы отличаются и алгоритмами вычисления пороговых уровней, после сравнения с которыми вырабатывается решение о том или ином преобразовании сигнала.

Так, например, наиболее распространенная система шумопонижения типа Dolby А позволяет существенно улучшить эффективность магнитных и оптических носителей аналоговых записей и систем связи, служащих для передачи звуковых программ [78]. Система Dolby А основана на принципе компан-дирования, но только для сигналов низкого уровня и раздельно в четырех частотных поддиапазонах. В каждом из поддиапазонов определяется общий уровень частотных составляющих сигнала. Если он оказывается ниже порогового значения, то в процессе записи сигнал усиливается, а при воспроизведении, наоборот,ослабляется.

Система Dolby А базируется на полученном экспериментально так называемом спектральном окне аналоговой ленты. Вид спектрального окна представлен на рис. 1.25.

По сути, на рисунке наглядно представлена область допустимых значений уровней спектральных составляющих звукового сигнала в зависимости от их частот. Закрашенная область в нижней части рисунка соответствует собственным

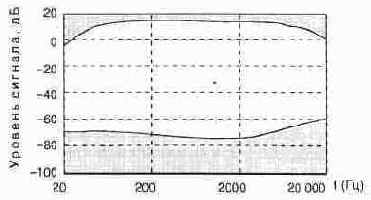

Рис. 1.25.

Спектральное окно аналоговой магнитной ленты

шумам ленты. Закрашенная область в верхней части рисунка — область значительных нелинейных искажений. При записи сигнала, используя систему шумоподавления, следует стремиться к тому, чтобы значения спектральных составляющих находились в незакрашенной области рисунка.

Поскольку ныне применяются цифровые носители записи, практически свободные от того, что принято называть собственными шумами, изменяются и подходы к шумоподавлению. На первый план теперь выдвигаются ограничения, обусловленные не свойствами материала носителя записи, а особенностями слухового аппарата человека. Новая система шумопонижения Dolby SR, основанная на так называемом принципе наименьшего воздействия, учитывает не только спектральное окно носителя, но и окно слышимости человека, представленное на рис. 1.26.

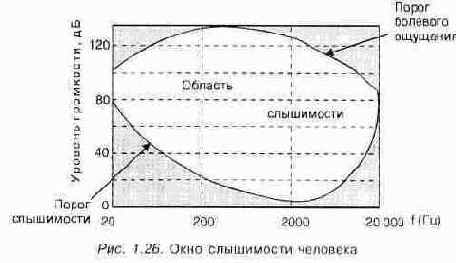

Верхняя граница окна соответствует оглушительному звуку, соседствующему с болевым ощущением. Нижняя граница определяется порогом слышимости.

Алгоритмы обработки звука строятся с таким расчетом, чтобы максимально ослабить те шумы, которые попадают в окно слышимости, и игнорировать шумы, которые не слышны человеку.



В условиях студийной звукозаписи непосредственно с микрофона сигнал попадает в устройства обработки, ограничивающие его динамический диапазон. Поэтому перегрузка элементов звукового тракта практически исключена.

Если микрофон подключен ко входу звуковой.карты, то она оказывается совершенно незащищенной от опасности перегрузки. Делать нечего. Остается только воспитывать исполнителей, не устанавливать микрофон слишком близко к источнику звука и занижать уровень входного сигнала регулятором микшера.

Утешает только то, что звуковой редактор Cool Edit, который будет рассмотрен в гл. 2, в определенной степени позволит снизить зафиксированные в записи искажения. Дело в том, что в нем программно реализованы такие совершенные методы обработки сигнала (в частности сжатия динамического диапазона и шумоподавления), какими располагают далеко не все специализированные электронные устройства.


Например, при наличии резких выбросов сигнала, вызванных импульсными помехами или случайными перегрузками микрофона, программа поможет вам заранее обнаружить эти аномалии и либо удалить их, либо плавно изменить уровень сигнала в районе выброса. Вы будете иметь возможность произвольно измененять мышью амплитудную характеристику компрессора динамического диапазона. Участки фонограммы, свободные от записи полезного сигнала, можно будет заменить «абсолютной тишиной». Кроме того, используя алгоритмы спектральных преобразований с целью снижения заметности шумов, вы сможете на практике использовать информацию о спектральных окнах, приведенных на рис. 1.25 и 1.26.

1.2.7. Фильтрация

Если в двух словах попытаться дать определение слову «фильтрация», то оно будет выглядеть примерно так: фильтрация — это процесс обработки электрического звукового сигнала частотно-избирательными устройствами с целью изменения спектрального состава (тембра) сигнала. Задачами такой обработки могут быть:

> амплитудно-частотная коррекция сигнала (усиление или ослабление отдельных частотных составляющих);

^ полное подавление спектра сигнала или шумов в определенной полосе частот.

Например, если микрофон, акустическая система или еще какой-либо элемент звукового тракта имеют неравномерную амплитудно-частотную характеристику, то с помощью фильтров эти неравномерности могут быть сглажены. Если в результате анализа спектра выяснилось, что в некоторой области частот энергия помехи значительно превышает энергию сигнала, то посредством фильтрации все колебания в этом диапазоне частот можно подавить.

Для осуществления фильтрации созданы самые различные устройства: отдельные корректирующие и формантные фильтры, устройства для разделения звука на несколько, каналов по частотному признаку (кроссоверы), двухполосные и многополосные регуляторы тембра (эквалайзеры). При аппаратной реализации фильтров их создают либо на основе колебательных звеньев, состоящих из катушек индуктивности и конденсаторов, либо на основе их аналогов, так называемых гираторов.



представляющих собой операционные усилители, охваченные особого типа обратными связями.

Основой фильтров, реализованных программным путем в составе звуковых редакторов, служит спектральный анализ. Как известно, любой реальный сигнал может быть представлен в виде набора коэффициентов разложения в ряд по гармоническим (синусоидальным и косинусоидальным) функциям. Фильтрация сводится к умножению спектральных коэффициентов на соответствующие значения передаточной функции фильтра. Если спектр представлен в комплексной форме, то сигнал описывается совокупностью амплитудного и фазового спектров (АС и ФС), а фильтры — амплитудно-частотными и фазочастотными характеристиками (АЧХ и ФЧХ). АЧХ представляет собой зависимость коэффициента передачи фильтра от частоты. ФЧХ отражает сдвиг фазы выходного сигнала по отношению к входному в зависимости от частоты. В этом случае фильтрация эквивалентна умножению АС на АЧХ и алгебраическому сложению ФС с ФЧХ.

Классический спектральный анализ из-за наличия большого количества операций умножения требует огромных затрат процессорного времени и при значительном числе отсчетов сигнала неосуществим в реальном масштабе времени. Для сокращения времени спектрального анализа дискретных сигналов разработаны специальные алгоритмы, учитывающие наличие связей между различными отсчетами сигнала и устраняющие повторяющиеся операции. Одним из таких алгоритмов является быстрое преобразование Фурье (БПФ). С применением БПФ вы познакомитесь в гл. 2. Особенность этого алгоритма состоит в том, что он допускает не любое, а лишь строго определенное количество отсчетов сигнала.

Составной частью синтезатора звуковой карты является сигнал-процессор, который, в свою очередь, содержит цифровой фильтр. Работа этого фильтра основана на алгоритмах, подобных быстрому преобразованию Фурье. Однако за счет того, что часть операций в нем реализована аппаратным путем, фильтр может работать в реальном времени, успевая обрабатывать синтезируемый сигнал в темпе его генерации.


Форма АЧХ фильтра изменяется программным путем, управление ею производится с помощью драйверов, поставляемых со звуковой картой, или средствами редактирования сэмп-лов. В следующих главах книги этот процесс будет подробно рассмотрен. Фильтры, о которых идет речь являются универсальными, способными изменять свои свойства таким образом, что могут быть эквивалентны любому из основных типов фильтров.



Рис. 1.27. АЧХ и ФЧХ фильтра нижних частот

В зависимости от расположения полосы пропускания на оси частот фильтры подразделяются на:

> фильтры нижних частот (ФНЧ), типичные АЧХ и ФЧХ которых показаны на рис. 1.27;

> фильтры верхних частот (ФВЧ), их АЧХ и ФЧХ показаны на рис. 1.28;

> полоснопропускающие (полосовые) фильтры (рис. 1.29);

> полоснозадерживающие (режекторные) фильтры (рис. 1.30).

Информация о характеристиках фильтров понадобится при прочтении гл. 3. На рис. 1.27—1.30 по горизонтали отложено значение частоты, а по вертикали — значения передаточных функций K(f) или фазовых сдвигов (p(f) в зависимости от частоты.



Рис. 1.28. АЧХ и ФЧХ фильтра верхних частот



Рис. 1.29. АЧХ и ФЧХ полосового фильтра

Приведенные выше характеристики являются идеализированными; реальные фильтры, строго говоря, не позволяют обеспечить равенство передаточной функции нулю. Колебания в полосе подавления, пусть и значительно ослабленные, все равно проникают через фильтр.

Весьма распространенной ошибкой при использовании фильтров для обработки сигналов является пренебрежение учетом влияния на форму сигнала фазо-частотной характеристики фильтра. Фаза важна потому, что сигнал, прошедший через фильтр без изменения амплитуды в полосе пропускания, может быть искажен по форме, если временное запаздывание при прохождении через фильтр не будет постоянным для разных частот. Одинаковое время задержки соответствует линейной зависимости фазы от частоты. Из рис. 1.27—1.30 видно, что для ФНЧ и ФВЧ зависимость фазы от частоты можно считать линейной лишь в окрестностях частот среза, а для полосового фильтра — в окрестностях резонансной (центральной) частоты.



Рис. 1.30. АЧХ и ФЧХ режекторного фильтра

Таким образом, фильтрация широкополосных звуковых колебании сопровождается фазовыми искажениями, приводящими к изменению формы фильтруемого сигнала.


Содержание раздела
