Обратная связь в усилителях и схемы их построения


Общие сведения. Под обратной связью (ОС) понимают связь между выходной и входной цепями усилителя. Функциональная схе­ма усилителя с ОС, где показаны цепь прямой передачи усилителя, характеризуемая усилительным параметром K (коэффициентом уси­ления по напряжению Kн, току Kт и т. д.), и цепь ОС, характеризуемая коэффициентом передачи цепи, обратной связи Р, приведена на рис. 76, а. При наличии ОС часть энергии усиленных колебаний сиг­нала поступает с выхода на вход усилителя. Обратная связь может специально вводиться в схему усилителя для изменения %го характе­ристик или возникать за счет влияния выходных цепей на входные цепи (паразитная обратная связь).

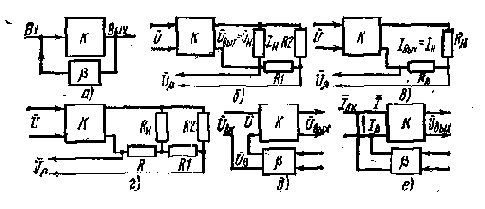

Рис. 76. Усилитель с ОС (а) и схемы обратной связи (б — по на­пряжению, в — по току, г — комбинированная, д — последователь­ная, е — параллельная)

Виды обратных связей. Различают положительную и отрица­тельную специально вводимую ОС. При положительной ОС сигнал с выхода на вход усилителя поступает в фазе с колебаниями входного сигнала, в результате чего коэффициент усиления усилителя возрао тает. Этот вид ОС используется главным образом в автогенераторах. При отрицательной обратной связи (ООС) колебания с выхода на вход усилителя поступают в противофазе с входным сигналом, в ре-зультате чего его коэффициент усиления уменьшается. В усилите­лях обычно используется ООС, улучшающая их качественные пока­затели.

Способы осуществления отрицательной обратной связи. По спо­собу получения сигнала ОС на выходе усилителя различают схемы с ООС: по напряжению (рис. 76,6), в которых напряжение обратной связи Uр пропорционально напряжению на выходе усилителя Uвых; по току (рис. 76, в), в которых напряжение обратной связи Uз про­порционально току нагрузки; с комбинированной (рис. 76,г), в ко­торых осуществляется комбинация обоих способов.

Напряжение обратной связи можно подать на вход усилителя либо последовательно, либо параллельно с входным сигналом. Со­ответственно различают последовательную (со сложением напряже­ний, 76, д) и параллельную схемы обратной связи (со сложением токов, рис. 76, е). Цепь обратной связи может охватывать весь уси­литель или его часть. В усилителе может быть несколько (зависи­мых или независимых друг от друга) цепей обратной связи.

Влияние ОС на основные параметры усилителя. Коэффициент усиления усилителя с ОС определяем на примере схемы усилителя с последовательной обратной связью по напряжению (см. рис. 76, б),

Если q выхода на вход усилителя подается напряжение U$, коэффя* циент (фактор) обратной связи
