СПРАВОЧНИК МОЛОДОГО РАДИСТА



Пленочные конденсаторы


В пленочных конденсаторах в качестве диэлектрика исполь­зуют пленки из различных полимерных материалов (полистирола, полипропилена или лавсана, фторопласта и др.). Обкладками в сек­циях пленочных конденсаторов служит металлическая фольга либо металлизированная пленка. Пленочные конденсаторы выпускают в металлических и пластмассовых корпусах прямоугольной и цилин­дрической формы или без корпусов (покрытые эпоксидным компа­ундом) и используют в радиоприемной, телевизионной, электроиз­мерительной аппаратуре, вычислительной технике (интегрирующих или цепях задержки) и т. д.

Рис. 6. Пленочный конденсатор

Наиболее современными пленочными полистирольными конден­саторами являются К70-6 (рис. 6), изготовляемые из тонкой пленки, позволяющей уменьшить их габаритные размеры и массу к уве­личить верхний температурный предел до +85°С. Конденсаторы рассчитаны на работу в цепях постоянного, переменного и пульсирую­щего токов, выпускаются на номинальное напряжение 35 и 50 В и включают 45 типономиналов с емкостью от 22 пФ до 0,1 мкф по шкале Е-12. Тангенс угла потерь этих конденсаторов в нормальных условиях ЫО-3. Срок службы до 5000 ч.

Малогабаритные металлопл ен очные конденсаторы К71П-2 выпускают на номинальное напряжение постоянного тока 100 В. Секции конденсаторов размещены в алюминиевых корпусах прямоугольной формы. Два вывода (более длинных) служат токо-отводами, а два других (коротких) — для крепления к плате. Эти конденсаторы применяют для аппаратуры с печатным монтажом. Кроме того, они могут работать в цепях переменного или пульси­рующего тока частотой до 1 МГц, однако при значительном сниже­нии амплитуды напряжения, устанавливаемого для каждой номи­нальной емкости. Сопротивление изоляции между выводами 50000 МОм; тангенс угла потерь 1,5 -10~3; ТКЕ в диапазоне рабо­чих темперааур от — 60 до +85 °С равен 120-10~6 1гС. Срок служ­бы конденсаторов 5000 ч, хранения — 12 лет.

Конденсаторы К74-8 выпускают для. работы в цепях постоян­ного и пульсирующего тока.
При работе в цепях пульсирующего тока амплитуда напряжения переменной составляющей при частоте 50 Гц не должна превышать 20 % номинального напряжения (при 500 Гц — 7,5%, при 1000 Гц — 5% и выше 1000 Гц до 10 кГц — 2,5 %), а сумма амплитуды напряжения переменной составляющей и постоянного напряжения — номинального напряжения. Тангенс угла потерь у этих конденсаторов при номинальной температуре составляет 0,01, диапазон рабочих температур от — 60 до +85 °С, срок службы — до 6000 ч.

Номинальные емкости и напряжения рассмотренных пленочных конденсаторов приведены в табл. 24.



§ 8. Электролитические конденсаторы

В электролитических конденсаторах имеются две обкладки. В качестве одной, называемой анодом, служит фольга или таблетка, а в качестве другой, называемой катодом, — жидкий электролит или твердый полупроводник, диэлектриком — оксидная тонкая пленка, электрохимически создаваемая на аноде.



Рис. 7. Электролитические алюминиевые конденсаторы

Преимущество электролитических конденсаторов перед конден­саторами с другими диэлектриками состоит в их большой удельной емкости, недостаток — в значитель­ном ее снижении при низкой темпе­ратуре и увеличении тока утечки при высокой температуре.



Электролитические конденсаторы разделяют на полярные, работа­ющие только в цепях с постоянным или пульсирующим напряжением, и неполярные, используемые в це­пях переменного тока. v

Полярные конденсаторы работо­способны при условии, что на их по­ложительный электрод (анод) пода­ется положительный потенциал источ­ника. Если полярность подключения источника нарушается, возможен пробой и выход из строя конденса­тора (иногда сопровождаемый взры­вом). Электролитические конденса­торы выпускают с большим интерва­лом емкости (от десятых долей до десятков тысяч микрофарад) и напряжением от 3 до 500 В.

По конструкции, виду обкладок и диэлектрика различают три типа электролитических конденсаторов: алюминиевые (сухие), обкладки которых изготовляют из алюминиевой фольги, а диэлект­рик — из бумажных или тканевых прокладок, пропитанных электро­литом; танталовые (жидкие) с таблеточным танталовым ано­дом, поверхность которого покрыта оксидной пленкой диэлектрика, и с жидким . электролитом в качестве катода; оксидно-полу­проводниковые (твердые) е таблеточным танталовым или алюминиевым анодом и нанесенной пленкой диэлектрика.


Электро­литом служит полупроводник (двуоксид марганца), наносимый на оксидную пленку анода. Краткая характеристика некоторых из на­иболее современных электролитических конденсаторов приведена ниже.

Конденсаторы К50-6 (рис. 7), представляющие серию малога­баритных алюминиевых конденсаторов, предназначены для широ­ковещательной аппаратуры (транзисторных приемников, телевизо­ров и др.), с, проволочными выводами — для схем с печатным мон­тажом.

Конденсаторы больших размеров (емкостью 1000, 2000, 4000 мкФ с номинальным напряжением 10; 15; 25 В) используются для рабо­ты в цепях постоянного и пульсирующего тока, имеют лепестковые выводы и крепятся к корпусу с помощью хомута.

Неполярные конденсаторы К50-6 применяют в цепях со знако­переменным напряжением, причем это напряжение должно быть значительно ниже номинального. Номинальные емкости и напряже­ния конденсаторов К50-6 приведены в табл. 25.

Таблица 25

Номинальное напряжение, В

Номинальная емкость. мкФ

6

50; 100; 200; 500

10

10; 20; 50; 100; 200; 500; 1000; 2000; 4000

15

1; 5; 10; 20; 30; 50; 100; 200; 500; 1000; 2000; 4000

25

50 100

1; 5; 10; 20; 50; 100; 200; 500; 1000; 2000; 4000 1; 2; 5; 10; 20; 50; 100; 200 1; 2; 5; 10; 20

160

1; 2; 5; 10

15*

5; 10; 20; 50

25*

10

* Неполярные конденсаторы.

Действительные емкости конденсаторов К50-6 при нормальных условиях (температуре +25 °С) могут отличаться от номинальных на — 20-+80%. При работе конденсаторов в цепях пульсирующе­го тока частотой 50 Гц амплитуда напряжения переменной состав­ляющей не должна превышать значений, указанных в табл. 26, а сумма амплитуды и постоянной составляющей напряжения — но­минального напряжения. Ток утечки (мкА) конденсаторов К50-6 в нормальных условиях Iут=0,05 С U+3, где С — номинальная ем­кость, мкФ; U — номинальное напряжение, В. Эти~конденсаторы выпускают с диапазоном рабочих температур от — 10 до +70С. Срок их службы 5000 ч.



Таблица 26

Пределы но. минальных емкостей,

МКФ

Номинальное напряжение, В

Амплитуда переменной составляю-щей, % Uaou

Пределы но­минальных емкостей, мкФ

Номиналь­ное напряже­ние, В

Амплитуда переменное составляю-Щей, % Uном

50—200

6

2000

10 И 15

10—100 1—50

10 15

25

500—1000 50—200

25

50

15

1—20

25

1—5

100

500

6

200—1000

10

2000

25

100—1000

15

20

10—20

100

10

50—200

25

1—10

160

1—20

50

4000

10—25

5

Конденсаторы К50-7 (см. рис. 7) дополняют серию малогабарит­ных алюминиевых конденсаторов в интервале напряжений от 160 до 450 В и емкостей от 5 до 500 мкФ. Значения номинального и ам­плитудного напряжений и емкости конденсаторов К50-7 приведены в табл. 27.

Таблица 27

Номинальное напряжение, В

Амплитудное напряжение, В

Номинальная емкость, мкФ

50

58

100+300*; 300+300

160

185

20; 50; 100; 200; 500

250

290

10; 20; 50; 100; 200; 100+100; 150+150

300

345

5; 10; 20; 50; 100; 200; 50+50; 100+ 100

350

400

5; 10; 20; 50; 100; 20+20; ЪО+50; 30+





+ 150

450

495

5; 10; 20; 50; 100; 10+10; 20+20; 50+, +50

* Рассчитаны на две емкости.

Конденсаторы К50-7 выпускают с допустимыми отклонениями действительной емкости от номинальной на — 20-+80%. При их использовании в цепях с частотой рыше 50 Гц амплитуда напряже­ния переменной составляющей должна уменьшаться, как и у всех электролитических конденсаторов, обратно пропорционально часто­те. Значения амплитуды напряжения переменной составляющей пульсирующего тока Um~ частотой 50 Гц, при которой могут быть использованы конденсаторы, приведены в табл. 28.

Во избежание перегрева конденсаторов амплитуда напряжения переменной составляющей не должна превышать напряжения по» — стоянного тока. Ток утечки (мкА) этих конденсаторов Iут = 0,05СU+ +30. Тангенс угла потерь конденсаторов с номинальным напряже­нием 50 В может быть до 0,25, с напряжением 160 — 450В — до 0,15.


Срок службы К50-7 — 5000 ч.

Конденсаторы К50-12 (см. рис. 7), отличающиеся от рассмот­ ренных меньшими габаритными размерами, выпускают 67 типономи-налов емкостью от 1 до 5000 мкФ и напряжением от 6 до 450 В Их используют для работы в цепях постоянного и пульсирующего токов в диапазоне рабочих температур, от — 20 до +70 °С. Срок службы 5000 ч, а хранения 5 лет.

Конденсаторы К50-14, используемые в цепях постоянного и пульсирующего токов в диапазоне рабочих температур от — 10 до + 85 °С, выполняют в виде многосекционных блоков, в которых в од­ном корпусе содержится несколько емкостей. Анодная лента таких конденсаторов разделена на четыре отрезка (каждый с отдельным выводом). Выводы анодов равномерно распределены по торцу сек­ции. Катод в секции конденсатора — обший. Номинальные емкости и напряжения конденсаторов К50-14 приведены в табл. 29. Дейст­вительные емкости могут отличаться от номинальных на — 20 -ь +50%.

Таблица 28

Номинальная емхость, мкФ

Номинальное напряжение, В

Амплитуда переменной составляю-

щей % Uном

Номинальная емкость, мкФ

Номинальное напряжение, В

Амплитуда переменной составляю-щей, % UНО||

5

300

 350

450

20

 15

15

200

160

250

 300

15

 10

7

10

250

 300

350

450

20

20

15

15

500

160

10

10+10

450

10

20

160

 250

300

350

450

20

20

15

10

10

20+20

350

450

10

 5

30+150

350

5

50

160

250

300

350

450

20

15

10

5

5

50+50,

300

 350

450

10

10

 5

100+100

250

300

10

 7

100

160

 250

300

350

450

15

 10

7

5

5

150+150

250

10

300+100

50

20

300+300

50

15

Таблица 29



Номинальное напряжение,

В





Номинальное пи­ковое напряже-

ние, В



Номинальная емкость С„лж., мкФ,

на выводах

1

2

3

4

40

45

5000

5000

1000

1000

350

400

150

150

50

50

350

400

200

200

50

50

450

495

50

50

30

30




При работе в цепях пульсирующего тока амплитуда напряже­ния переменной составляющей частотой 50 Гц яе должна превышать 5 % для конденсаторов с номинальным напряжением 350 В и 3 % — с напряжением 450 В. Ток утечки Iут=0,02 С UНОм. Срок службы конденсаторов 5000 ч, хранения — 5 лет.

Конденсаторы К50-15 выпускают полярными и неполярными. Последние допускают периодическое, непродолжительное включение их в цепь переменного тока. Полярные конденсаторы изготовляют с номинальными напряжениями от 6,3 до 250 В и емкостями от 2,2 до 680 мкФ|, неполярные — от 25 до 100 В и от 4,7 до 100 мкФ соот­ветственно. Диапазон рабочих температур этих конденсаторов от — 60 до + 85 °С, срок службы 10000 ч, хранения — 12 лет.

Конденсаторы К50-16 аналогичны конденсаторам К50-6, но име­ют меньшие габаритные размеры при тех же номинальных напря­жениях и емкостях. Их выпускают с пределами номинальных напря­жений от 6,3 до 160 В и емкостей от 0,5 до 5000 мкФ с отклонением последних на — 20-+80 %. Диапазон рабочих температур этих кон­денсаторов от — 20 до +70°С, срок службы — 5000 ч.

Конденсаторы К53-4 оксидно-полупроводникового типа с табле­точными ниобиевыми анодами применяют для работы в цепях по­стоянного и пульсирующего токов-в диапазоне рабочих температур от — 60 до + 85°С и выпускают с пределами номинальных напряже­ний 6 — 20 В и емкостей 0,47 — 100 м~кФ с допустимым отклонением последних от ±10 до +30%. Срок службы конденсаторов 5000 ч, хранения — 11 лет.

Конденсаторы К53-8 алюминиевые оксидно-полупроводникового типа. Электролит у таких конденсаторов заменен твердым полупро­водником (двуоксидом марганца МпО2, нанесенным на оксидную пленку алюминия). Их используют для работы в цепях постоянного и пульсирующего токов в диапазоне рабочих температур от — 60 до +85°С и выпускают с пределами номинальных напряжений 1,5 — 15 В и емкостей 0,5 — 20 мкФ. Срок службы конденсаторов 5000 ч, хранения — 12 лет.

§ 9. Слюдяные конденсаторы

В слюдяных конденсаторах в качестве диэлектрика используют природный материал — слюду, обладающую высокой механической и электрической прочностью и относительно высокой диэлектрической проницаемостью.


Промышленность выпускает слюдяные конденсато­ры постоянной емкости КСО (рис. 8, а) и КСОТ, спрессованные пластмассой, а также герметизированные СГМ и СГМЗ (рис. 8, б) в керамическом или КСГ (рис. 8, в) и ССГ в металлическом кор­пусе.

Слюдяные спрессованные конденсаторы КСО применя­ют для работы в цепях постоянного и переменного токов, а также в импульсных режимах в диапазоне рабочих температур от — 60 до + 70°С. Пределы номинальных емкостей и напряжений конденсато­ров КСО приведены в табл. 30.

Теплостойкие слюдяные спрессованные кон­денсаторы КСОТ ислользуют в диапазоне рабочих температур от — 60 до +155°С. Пределы номинальных емкостей И напряжения постоянного тока приведены в табл. 31.

Таблица 30

Конденсатор

Номинальное напряжение, В

Пределы номинальных емкостей, пФ

КСО-1

КСО-2

КСО-5

КСО-6

КСО-7

КСО-8

КСО- 10

КСО-11

КСО- 12

КСО-13

250

500

500 — 250

1000

2500 — 1000

2500 — 250

3000 — 250

3000 — 250

5000 — 250

7000 — 250

51 — 750

100 — 2400

470 — 10000

100 — 2700

47 — 3300

1000 — 30 000

47 — 50000

10 — 10000

10 — 20000

10 — 50 000

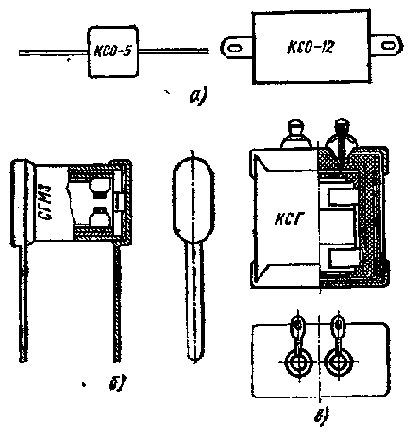

Рис. 8. Слюдяные конденсаторы (а — в)

Герметизированные слюдяные конденсаторы КСГ, ССГ, СГМ и СГМЗ применяют для работы в условиях повышен­ной влажности и пониженного атмосферного давления в диапазоне рабочих температур от — 60 до +80°С. Они имеют широкие пре­делы номинальных напряжений (25 — 1500 В) и емкостей (51 — 100 000 пФ).

Таблица 31

Конден­сатор

Номинальное напряжение, В

Пределы но­минальных емкостей, пФ

Конден­сатор

Номинальное напряжение. В

Пределы номинальных емкостей, пф

КСОТ-1

КСОТ-2

КСОТ-5

250

500

500

51 — 510

100 — 1200

470 — 6800

КСОТ-6

КСОТ-7

КСОТ-8

1000

1000

1000

100 — 1500

1600 — 3300

3500 — 10000

§ 10. Керамические, стеклокерамические

и стеклолленочиые конденсаторы

И зависимости от электрических свойств, керамику служащей диэлектриком, к е р а м и ч е с к и е конденсаторы могут быть высоко­частотными, низкочастотными, термостабильными, термокомпенса­ционными.


Высокочастотная керамика (тиконд и др.) обладает ма­лыми диэлектрическими потерями (на радиочастотах tg6<0,001) и невысокой диэлектрической проницаемостью (от 12 до 1500). Низ­ кочастотная керамика Характеризуется относительно большими ди­электрическими потерями (на частотах нескбльких килогерц tg6< 0,04) и высокой диэлектрической проницаемостью (от 1000 до 8000). От вида керамики зависит температурная стабильность емко­сти керамических конденсаторов. По значениям ТКЕ конденсаторы из высокочастотной керамики делят на, группы (табл. 32), обозначае­мые буквами П (положительный) и М (отрицательный) и числом, указывающим среднее значение ТКЕ на 1 °СМО~в на радиочастотах.

По значениям ТКЕ в диапазоне рабочих температур конденса­торы из низкочастотной керамики деляд на группы, обозначаемые буквой Н и числом, указывающим, на сколько процентов может из­мениться емкость конденсаторов в этом диапазоне по срайнению с температурой 20 °С (табл. 33)

Таблица 32

Обозначение труп­пы конденсато­ров по ТКЕ

Изменение ТКЕ в диапазоне температур от 20 до 85°С

Условный цвет окраски корпуса конденсатора

П100

П33

М47

М75

М330

Ml500

+100±30

+33±30

—47±30

—75±30

— 330±60

— 1500±200

Синий

Серый

Голубой

»

Красный

Зеленый

Примечание. Цвет окраски точка на корпусе М75 красный, а МЗЗО —  зеленый.

Таблица 33

Обозначение групп и конденсаторов по ТКЕ

Изменение емкости, %, в диапазоне температур от — 60 до +85° С

Цвет точки или по­лоски на корпусе конденсатора

Н30

Н50

Н70

Н90

±30

 ±50

—      70

—      90

Зеленый

Синий



Белый



Рис. 9. Дисковый (а) и труб­чатый (б) керамические кон­денсаторы

Конденсаторы с малым значением ТКЕ (группы ПЗЗ, М47) от­носят к термостабильным, а с большим отрицательным (Ml500) — к термокомпенсационным. Будучи включенными в резонансные кон­туры, такие конденсаторы позволяют .скомпенсировать положитель­ный ТКЕ других элементов схемы.


Наиболее распространены керамические дисковые КД, КДУ и трубчатые КТ конденсаторы. Наряду с этими конденсаторами применяют пластинчатые и монолитные. Дисковые конденсаторы КД1, КД2, КДУ (рис. 9, а) представляют собой керамический диск, на поверхности которого нанесены метал лизирозанпые обкладки с проволочными токоотводами, а трубчатые КТ-1, КТ-2, КТ-3 (рис. 9, б) — керамическую трубку, на внутрен-нюю и наружную поверхности которой нанесены обкладки, покры­тые защитной эмалью определенного цвета и снабженные проволоч­ными токоотводами. Такие конденсаторы применяют в контурных, разделительных или блокированных цепях радиоаппаратуры. Элек­трические параметры дисковых конденсаторов приведены в табл.34, а трубчатых — в табл. 35.

Таблица 34



Обозначение груп-

пы конденсато-

ров по ТКЕ

Номиналь­ное нап-

ряжение, В



Пределы номинал fa-

костей,



Номи­наль­ное

напря­жение,

В



Пределы номиналь­ных ем-

костей, пФ



Номи­наль­ное

жение,



Пределы номиналь-ны& ем-

костей, пФ





КД1 (04,5 — 6,5мм)

КД2 (06,5 — 8,5 мм)

КДУ (08,6 — 16,5 мм)

П100

ПЗЗ

М47

М75

М700

М1300

250

1 — 7,5

1 — 10

1 — 15

1 — 39

10 — 56

18 — 130

500

1 — 12

1 — 30

1 — 43

1 — 68

3,3 — 150

15 — 270

50

1 — 2,2

1 — 27

3, 3 — 27



27 — 47



Н70

160

680 — 2200

300

680 — 6800

__

 —

Таблица 35

Обозначе­ние группы конденса­торов по ТКЕ

Номи-нальное напряже­ние, В

Пределы номи­нальных емкостей, пФ

Номи­нальное напряже­ние, В

Пределы номи­нальных емкостей, пФ

Номи­нальное напряже­ние, В

Пределы номи­нальных емкостей, пФ

КТ-1 (03мм)

КТ-2 (06мм)

КТ-3 (010мм)

П100



1 — 30



2,2 — 100



2,2 — 110

ПЗЗ



1 — 62



2,2 — 180



2,2 — 150

М47

2&0

1 — 75

500

2,2 — 240

750

2,2 — 240

М75



1 — 130



2,2 — 360



 —

М700



2,2 — 270



2,2 — 910



2,2 — 1000

М1500



15 — 560



15 — 2200



 —

Н70

160

680 — 10000

300

От 680 пФ до 0,033 мкФ

 —




Трубчатые конденсаторы — проходные КТП-1 — КТП-3 (рис. 10,а), опорные КО-1, КО-2 (рис. 10, б) и дисковые КДО-1, КДО-2 — применяют в качестве фильтровых в цепях постоянного и переменного токов ори рабочих напряжениях до 750 В. Пластинчатые керамические конденсаторы К10-7 (рис. 10, в) выпускают с неболь­шой толщиной (0,2 — 0,4 мм) диэлектрической пластины прямоуголь­ной формы, на плоскости которой нанесены металлизированные об­кладки. Конденсаторы КЮ-7а имеют номинальные напряжения 250 В и емкости от 6,8 до 6800 пФ и от 0,01 до 0,033 мкФ, а К10-7 в — 50 В и от 22 до 6800 пФ, а также от 0,01 до 0,047 мкФ соответст­венно Конденсаторы применяют для работы в цепях постоянного, переменного и импульсного токов в диапазоне температур от — 60 до + 155°С. Однонаправленные выводы конденсаторов обеспечивают их использование да платах с печатным монтажом.

Монолитные керамические конденсаторы КЮ-23, КЮ-17 выпус­кают малогабаритными с толщиной слоя диэлектрика 0,025 — 0,07 мм и используют для работы в цепях постоянного и переменного токов, а также в импульсных режимах различных микросхем и диапазоне температур от — 60 до +85 С. Пределы номинальных напряжений конденсаторов К10*23 — 16 В, емкостей от 2,2 до 3000 пФ и от 680 до 33000 пФ, а конденсаторов КЮ-17 — 25 В, от 22 пФ до 0,012 мкФ и от 470 пФ до 0,33 мкФ соответственно.

Стеклокерамические конденсаторы СКМ К22У-1, К22У-2, К22У-3 и К22-5, имеющие секции из стеклокерамики и серебряной илн алюминиевой фольги, могут работать в цепях постоянного и пе­ременного токов, а также в импульсных режимах в диапазоне температур от — 60 до +155°С. Емкость стеклокерамических конденса­торов лежит в пределах от 75 пФ до 0,047 мкФ. Конденсаторы К22У-1 используют в качестве контурных, разделительных, сеточных, блоки­ровочных, а К22У-3 — в гибридных интегральных микросхемах.

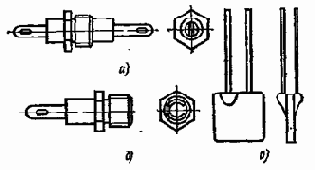

Рис, 10. Керамические конденсаторы:

а — проходной трубчатый КТП, б — опорный КДО, в — пластинчатый К10-7

Стеклопленочные конденсаторы заменяют дорогостоящие слюдяные, имеют меньшие по сравнению с ними габаритные размеры.


Их используют для работы в.цепях постоянного тока и импульсных режимах. Эти конденсаторы применяют в резонансных контурах и других высокочастотных схемах. Пределы номинальных емкостей, напряжение и диапазон рабочих температур стеклопленочных кон­денсаторов приведены в табл. 36.

Таблица 36

Конденсатор

Номинальное напряжение, В

Пределы номинальных емкостей, пФ

Диапазон рабочих темпе­ратур, °С

К21-5а

160

2,2 — 16

От — 60 до +100

К21-56

160

2,2 — 330

» — 60 » +100

К2-7

50

57 — 10000

» — 60 » +155
