Условные обозначения интегральных схем


Обозначение ИС состоит из четырех элементов: первый эле­мент — цифра, указывающая конструктивно-технологическую группу (цифры 1, 5, 7 указывают, что ИС полупроводниковые; 2, 4, б и 8 — гибридные, а 3 — пленочные, керамические, вакуумные и др.); вто­рой элемент — две-три цифры порядкового номера разработки, нрисвоенные данной серии (в результате первых два элемента со­ставляют три-четыре цифры, определяющие полный номер серии ИС); третий элемент — две буквы: первая обозначает подгруппу, вторая — вид микросхемы по функциональному назначению; четвер­тый элемент — порядковый номер разработки ИС по функциональ­ному признаку в данной серии. Этот элемент может состоять из од­ной или нескольких цифр. Пример основного условного обозначения интегрального полупроводникового операционногб усилителя с поряд­ковым номером разработки серии 40 и порядковым номером раз­работки данной схемы в серии по функциональному признаку 11 приведен на рис. 134, а. Иногда в конце условного обозначения до­бавляют буквы от А до Я, которые характеризуют технологический разброс электрических параметров (модификацию) данного типо-номинала или определяют тип корпуса (например, буква П означа­ет пластмассовый корпус, а М — керамический). Перед условным обозначением микросхем, используемых в устройствах широкого применения, ставя.? букву К (например, К140УД11). Если после буквы К перед номером серии стоит буква М (например, КМ155ЛА1), это означает, что вся данная серия выпускается в керамическом кор­пусе, если же после буквы К ставится буква Б (например, КБ524РП1А-4), хо серия выпускается в бескорпусном варианте, без присоединения выводов к кристаллу микросхемы. Экспортный ва­риант микросхемы (с шагом выводов корпуса 2,54 мм) обозначают буквой Э перед буквой К (например, ЭК561ЛС2).

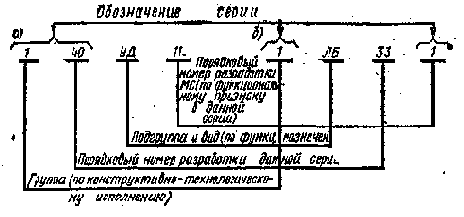

Рис. 134. Условное обозначение микросхем: а — 140УД11, б — 1ЛБ331

В обозначении бескорпусных ИС через дефис вводится цифра от 1 до 6 (например, 703ЛБ1-2), характеризующая модификацию конструктивного исполнения. Цифры означают: 1 — микросхема с гибкими выводами (с числом выводов до 16); 2 — с ленточными (паучковыми) выводами, в том числе «а полиамидной пленке; 3 — с жесткими выводами; 4 — на общей пластине (неразделенные); 5 — разделенные без потери ориентировки (например, наклеенные на пленку); 6 — с контактными площадками без выводов (кристалл).

Для микросхем, разработанных до 1973 г., обозначение конст­руктивно-технологической группы отделялось от порядкового номера серии буквенным шифром функции, выполняемой схемой (например, 1 ЛБ 33 1, рис. 134,6). Старые и новые условные обозначения раз­личаются буквами, указывающими подгруппы и виды.

По характеру выполняемых функций в аппаратуре ИС подраз­деляют на подгруппы (генераторы, детекторы, ключи, модуляторы, усилители) и виды (преобразователи напряжения, частоты, фазы и т. д.).
